การทำงานประมวลผลอย่างต่อเนื่องของคอมพิวเตอร์วางภาระหนักไว้บนอุปกรณ์กราฟิกอย่างหลีกเลี่ยงไม่ได้ ผู้ใช้งานส่วนใหญ่มักพุ่งความสนใจไปที่อุณหภูมิของตัวประมวลผลหลักเพียงอย่างเดียว ทว่าเบื้องหลังความต่อเนื่องของสัญญาณนาฬิกาและความนิ่งของระบบ มีกลุ่มอุปกรณ์ขนาดเล็กที่ต้องแบกรับแรงดันและกระแสไฟฟ้ามหาศาลอยู่ตลอดเวลา นั่นคือภาคจ่ายไฟหรือที่รู้จักกันในนามโมดูลควบคุมแรงดันไฟฟ้า

หากปราศจากการส่งจ่ายกระแสไฟฟ้าที่ราบเรียบ ชิปประมวลผลจะไม่สามารถรักษาระดับการคำนวณที่สม่ำเสมอได้เลย การมองข้ามพฤติกรรมทางความร้อนของวงจรควบคุมพลังงานจึงมักเป็นสาเหตุหลักที่ทำให้ระบบเกิดความไม่เสถียร เกิดการลดทอนความเร็วลงโดยไม่ทราบสาเหตุ หรือเกิดความเสียหายต่อแผงวงจรก่อนเวลาอันควร

กลไกการทำงานของวงจรแปลงแรงดันไฟฟ้า

การแปลงแรงดันไฟฟ้ากระแสตรงจากแหล่งจ่ายไฟหลักสิบสองโวลต์ให้ลดลงมาเหลือระดับต่ำกว่าหนึ่งโวลต์ตามความต้องการของสถาปัตยกรรมชิปสมัยใหม่ เป็นหน้าที่หลักของ โมดูลควบคุมแรงดันไฟฟ้า กระบวนการนี้ต้องอาศัยการสลับการทำงานด้วยความถี่สูงของสวิตช์อิเล็กทรอนิกส์หรือมอสเฟต ซึ่งต้องทำงานประสานกับตัวเหนี่ยวนำและตัวเก็บประจุอย่างแม่นยำ

ทุกครั้งที่มีการเปลี่ยนสถานะการนำกระแส พลังงานไฟฟ้าส่วนหนึ่งจะสูญเสียไปในรูปของพลังงานความร้อนเสมอ ความต้านทานภายในตัวอุปกรณ์ระหว่างการนำกระแสจะแปลงพลังงานที่สูญเปล่าเป็นอุณหภูมิสะสม ยิ่งกระแสไฟฟ้าที่ต้องการมีปริมาณสูงมากเท่าใด ความร้อนที่เกิดขึ้นบนพื้นผิวชิ้นส่วนเหล่านี้ก็ยิ่งทวีคูณมากขึ้นเท่านั้น

การกระจายโหลดออกเป็นหลายเฟสช่วยลดภาระที่ชิ้นส่วนแต่ละตัวต้องแบกรับ ระบบที่มีการออกแบบสิบเฟสหรือสิบสองเฟสจะช่วยให้ชิ้นส่วนแต่ละชิ้นทำงานในย่านที่มีประสิทธิภาพสูงสุด ทว่าความร้อนรวมที่เกิดขึ้นทั้งหมดบนแผงวงจรยังคงมีปริมาณเท่าเดิมและจำเป็นต้องได้รับการถ่ายเทออกสู่ภายนอกอย่างมีประสิทธิภาพ

ผลกระทบของอุณหภูมิสะสมต่ออายุการใช้งาน

ชิ้นส่วนสารกึ่งตัวนำมีคุณสมบัติที่แปรผันตามอุณหภูมิโดยตรง เมื่อความร้อนบริเวณรอยต่อภายในมอสเฟตสูงขึ้น ความต้านทานภายในจะเพิ่มสูงตาม ส่งผลให้การสูญเสียพลังงานยิ่งรุนแรงขึ้นและสร้างความร้อนเพิ่มขึ้นไปอีก วงจรที่ขาดการระบายความร้อนที่ดีจึงอาจตกอยู่ในสภาวะความร้อนสะสมแบบก้าวกระโดด

ตัวเก็บประจุชนิดแข็งที่ติดตั้งอยู่ใกล้เคียงได้รับผลกระทบจากความร้อนแผ่กระจายอย่างไม่อาจหลีกเลี่ยง แม้ว่าตัวเก็บประจุเหล่านี้จะได้รับการออกแบบให้ทนทานต่ออุณหภูมิสูง แต่การทำงานภายใต้ความร้อนเกินหนึ่งร้อยองศาเซลเซียสอย่างต่อเนื่องจะลดทอนอายุการใช้งานเชิงโมเลกุลลงอย่างรวดเร็ว ค่าความจุไฟฟ้าอาจเบี่ยงเบนไปจนทำให้เกิดสัญญาณรบกวนในกระแสไฟฟ้า

ชิ้นส่วนสำคัญที่ต้องได้รับการควบคุมอุณหภูมิ

การดูแลรักษาฮาร์ดแวร์ที่ทำงานติดต่อกันยาวนานจำเป็นต้องให้ความสำคัญกับจุดกำเนิดความร้อนทุกจุดบนแผงวงจรพิมพ์อย่างครอบคลุม

• มอสเฟตกำลังสูง ชิ้นส่วนที่ทำหน้าที่เปิดปิดวงจรด้วยความเร็วสูงและเป็นจุดที่มีความหนาแน่นของความร้อนสูงสุด
• ตัวเหนี่ยวนำกระแสไฟฟ้า อุปกรณ์ที่กักเก็บพลังงานแม่เหล็กซึ่งมีความร้อนสะสมจากขดลวดทองแดงและแกนเฟอร์ไรต์
• หน่วยความจำวิดีโอความเร็วสูง เม็ดแรมที่ติดตั้งอยู่ล้อมรอบตัวประมวลผลซึ่งต้องการการระบายความร้อนสม่ำเสมอ
• ตัวขับสัญญาณสวิตชิ่ง ไอซีควบคุมการทำงานของมอสเฟตที่ไวต่ออุณหภูมิสูงเกินขีดจำกัด
• แผ่นวงจรพิมพ์หลายชั้น แผ่นซับสเตรตที่ทำหน้าที่เป็นตัวนำความร้อนแฝงและอาจเกิดการบิดงอหากความร้อนไม่สมดุล

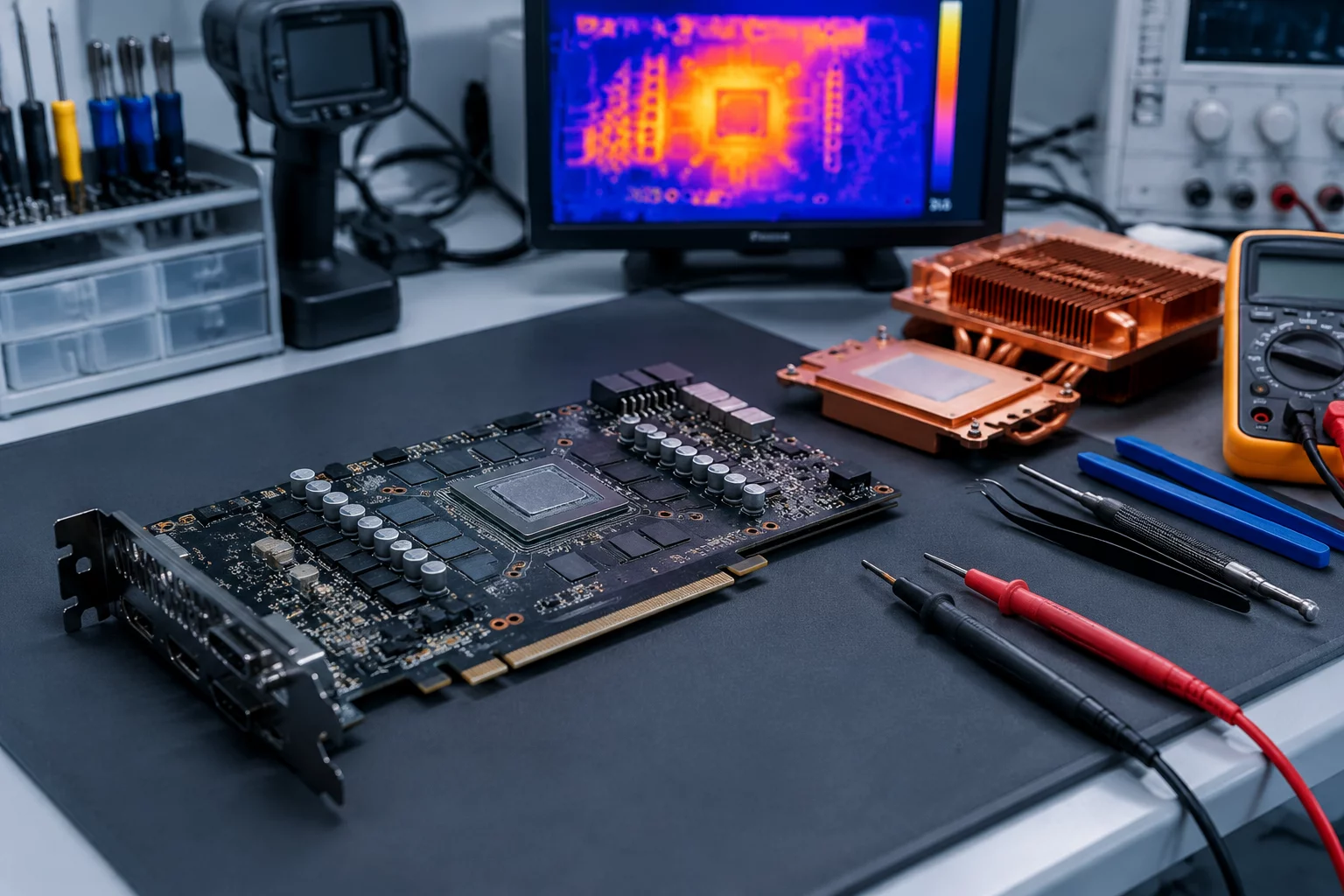

หากปล่อยให้ชิ้นส่วนเหล่านี้ทำงานเกินขีดจำกัดที่ปลอดภัย วงจรป้องกันบนตัวการ์ดจะสั่งลดการจ่ายกระแสลง ส่งผลให้ความถี่ในการประมวลผลตกลงอย่างกระทันหันเพื่อรักษาความปลอดภัยของวงจร การตรวจสอบอุณหภูมิผ่านจุดตรวจวัดเฉพาะจึงเป็นสิ่งจำเป็นอย่างยิ่ง

แนวทางการจัดการการถ่ายเทความร้อนอย่างสมดุล

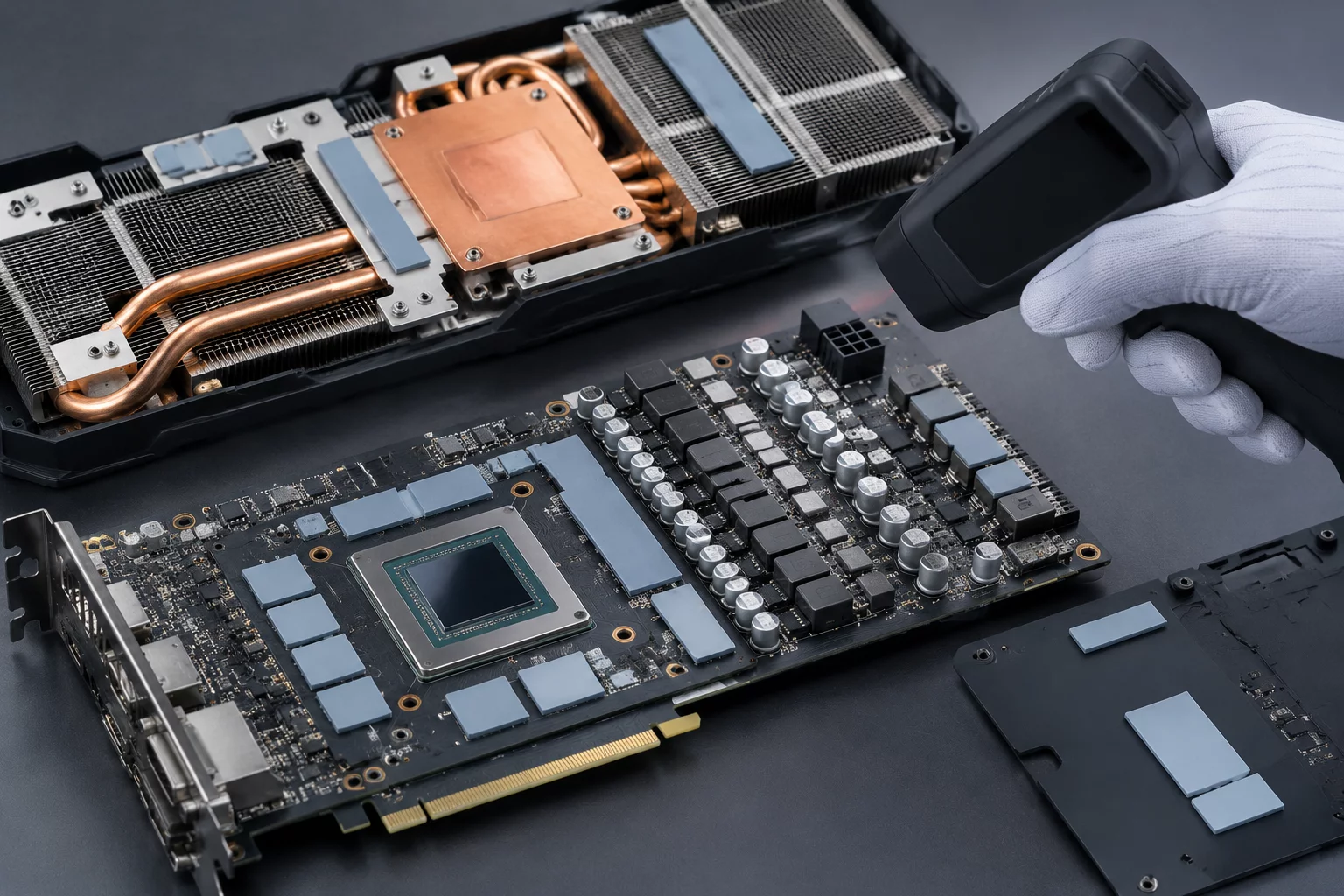

การออกแบบระบบระบายความร้อนไม่ได้จำกัดอยู่เพียงแค่การติดตั้งแผ่นระบายความร้อนขนาดใหญ่เท่านั้น แต่ขึ้นอยู่กับประสิทธิภาพของ วัสดุเชื่อมประสานทางความร้อน ด้วย แผ่นซิลิโคนนำความร้อนที่วางคั่นระหว่างอุปกรณ์อิเล็กทรอนิกส์กับโครงอะลูมิเนียมต้องมีค่าการนำความร้อนที่เหมาะสมและมีความหนาที่พอดีเพื่อสร้างแรงกดที่สม่ำเสมอ

การเสื่อมสภาพของซิลิโคนนำความร้อนเกิดขึ้นได้ตามระยะเวลา การสูญเสียน้ำมันซิลิโคนทำให้แผ่นรองแห้งแข็งและเกิดช่องว่างอากาศขนาดเล็ก อากาศถือเป็นฉนวนกันความร้อนที่เลวร้ายมาก การตรวจสอบสภาพความยืดหยุ่นของแผ่นนำความร้อนทุกหกถึงสิบสองเดือนจึงช่วยป้องกันจุดความร้อนวิกฤตได้ดี

ทิศทางการไหลของอากาศภายในเคสมีบทบาทไม่ยิ่งหย่อนไปกว่ากัน การ์ดจอที่ติดตั้งอยู่ในพื้นที่ปิดต้องการแรงดันลมที่เพียงพอในการผลักอากาศร้อนที่สะสมอยู่รอบแผงวงจรด้านหลังออกไป พัดลมระบายอากาศควรสร้างการเคลื่อนที่ของอากาศในทิศทางเดียวเพื่อป้องกันลมวนที่กักเก็บความร้อนไว้ภายใน

วิศวกรรมการออกแบบที่ดีให้ความสำคัญกับการประสานงานระหว่างวงจรไฟฟ้าและกลศาสตร์ของไหล ความเข้าใจในข้อจำกัดทางกายภาพของอุปกรณ์แต่ละชิ้นช่วยให้ผู้ดูแลระบบสามารถวางแผนการจัดวางพื้นที่ ตรวจสอบจุดเสี่ยง และรักษาสภาพแวดล้อมในการประมวลผลให้อยู่ในเกณฑ์มาตรฐานที่ผู้ผลิตกำหนดไว้ได้อย่างปลอดภัยในทุกช่วงเวลา
